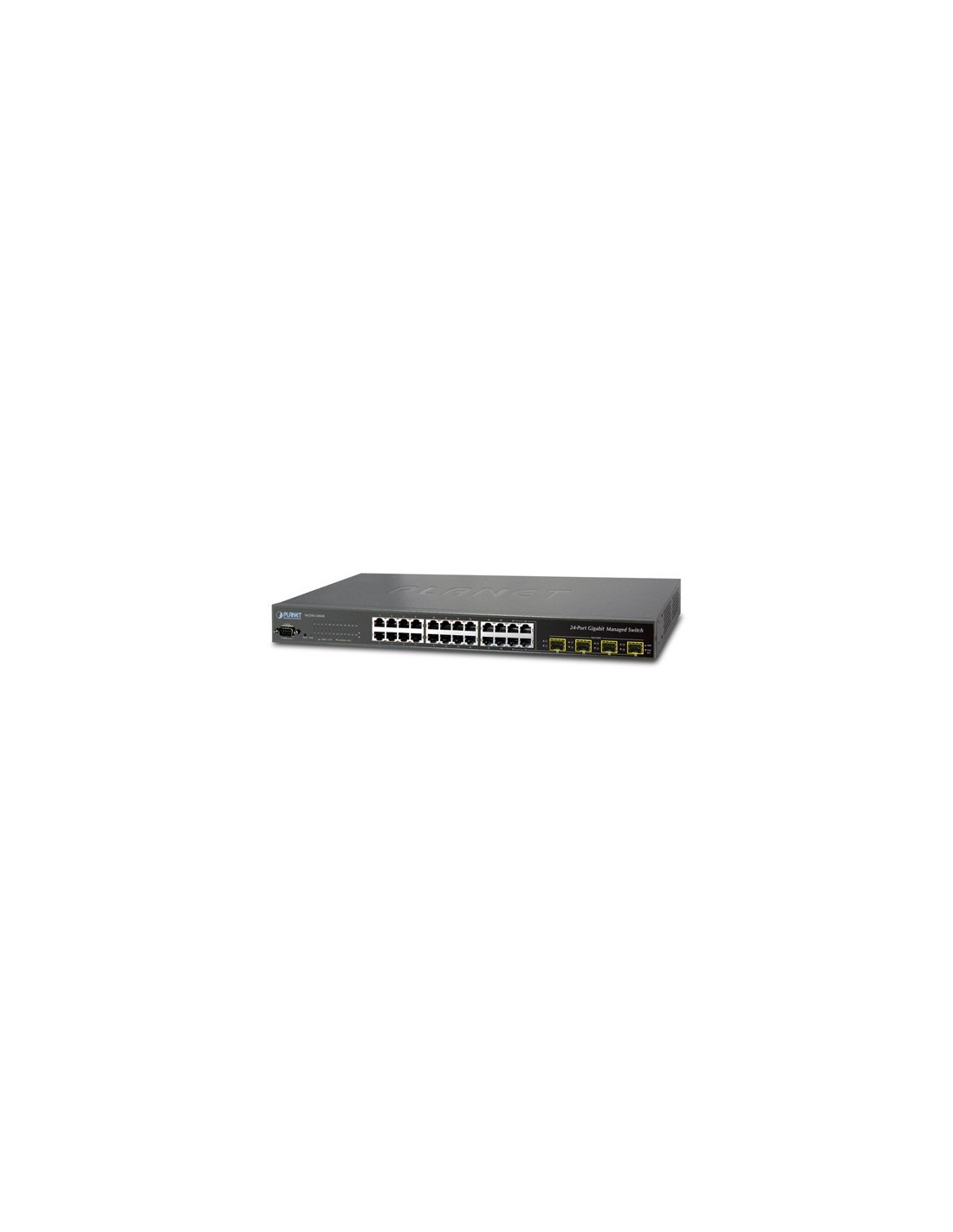

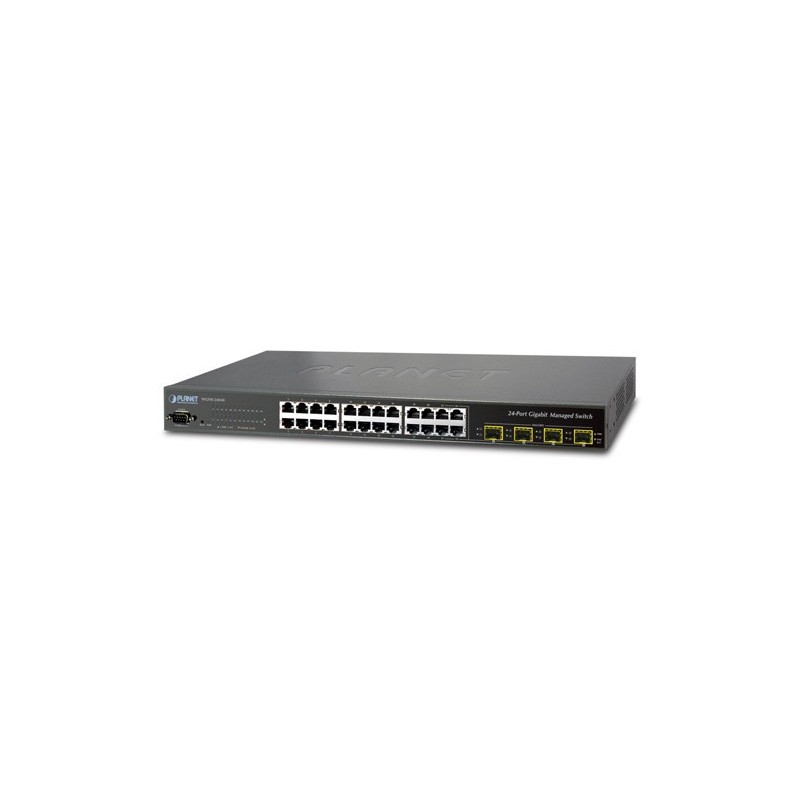

Planet WGSW-24040R
Planet Switch gestito L2 + 24 porte 10/100 / 1000T + Gigabit TP / SFP a 4 porte con alimentazione ridondante 48V CC
DESCRIZIONE
Soluzione di interfaccia Gigabit Managed IPv6 a costi contenuti per le aziende
PLANET WGSW-24040 è un interruttore Gigabit gestito da Layer 2+ che dispone di SFP 100 / 1000Base-X condiviso da 24 porte 10/100 / 1000BASE-T + 4 porte e supporta l'instradamento statico Layer 3 per la rete a livello aziendale. L'abbondante motore di commutazione L2 / L4 offerto dalla serie WGSW-24040 esegue un efficace controllo del traffico dati per aziende e fornitori di servizi VoIP, streaming video e applicazioni multicast. Fornendo interfacce di gestione IPv6 / IPv4 di facile utilizzo ma avanzate, è adatto per le applicazioni di rete backbone e workgroup offrendo tariffe vantaggiose, elevate prestazioni e qualità di trasmissione stabile.
SPECIFICHE TECNICHE
Specifiche hardware | |
---|---|
Porte in rame | 24 porte 10/100 / 1000BASE-T RJ45 Auto-MDI / MDI-X |
Interfacce combinate 10/100/1000 Mbps / SFP | 4 interfacce combo condivise TP e SFP 10/100/1000 Mbps, SFP (Mini-GBIC) supporta DDM modalità doppia 100/1000 Mbps, condivisa da Port-21 a Port-24 |
Console | 1 x porta seriale RJ45 (115200, 8, N, 1) |
Cambia architettura | Store-and-Forward |
Cambia tessuto | 48 Gbps / non bloccante |
Portata | 95.2Mpps@64Bytes |
Tabella degli indirizzi | 8.000 voci, apprendimento automatico dell'indirizzo di origine e invecchiamento |
Buffer dati condiviso | 1392 kilobyte |
Controllo del flusso | Frame di pausa IEEE 802.3x per full-duplex Contropressione per half-duplex |
Jumbo Frame | 10K byte |
Tasto reset | <5 secondi: riavvio del sistema > 5 secondi: impostazione di fabbrica |
GUIDATO | Sistema : PWR ( verde ) Interfacce Ethernet (da porta 1 a porta 24): 1000 LNK / ACT ( verde ), 10/100 LNK / ACT ( arancione ) Interfacce combinate SFP 100/1000 Mbps (da porta 21 a porta 24): 1000 ( verde ), 100 ( arancione ) |
Requisiti di alimentazione | WGSW-24040: 100 ~ 240 V CA, 50/60 Hz, 2 A WGSW-24040R: 100 ~ 240 V CA, 50/60 Hz 48 V CC a 0,6 A, intervallo: 36 ~ 60 V |
Consumo energetico (caricamento completo) | Max. 30 watt / 102 BTU |
Protezione ESD | 6KV DC |
Dimensioni (L x P x A) | 440 x 200 x 44,5 mm, 1U di altezza |
Peso | WGSW-24040: 3,3 kg WGSW-24040R: 3,4 kg |
Funzione di gestione Layer2 | |
Interfacce di gestione di base | Console; Telnet; Programma di navigazione in rete; SNMP v1, v2c |
Interfacce di gestione sicure | SSH, SSL, SNMP v3 |
Configurazione della porta | Disabilitazione / abilitazione porta Negoziazione automatica 10/100/1000 Mbps Selezione modalità full e half duplex Disabilitazione / abilitazione controllo flusso |
Stato della porta | Visualizza la modalità duplex di velocità di ciascuna porta, lo stato del collegamento, lo stato del controllo del flusso, lo stato della negoziazione automatica, lo stato del trunk |
Mirroring delle porte | TX / RX / Entrambi i monitor Many-to-1 |
VLAN | VLAN basata su tag 802.1Q, fino a 255 gruppi VLAN Tunnel Q-in-Q VLAN privata Edge (PVE) VLAN basata su MAC VLAN basata su protocollo VLAN vocale MVR (registrazione VLAN multicast) Fino a 255 gruppi VLAN, su 4094 VLAN ID |
Aggregazione di link | IEEE 802.3ad LACP / trunk statico Supporta 10 gruppi di linee con 16 porte per fascio di linee |
QoS | Basato sulla classificazione del traffico, priorità rigorosa e priorità WRR a 8 livelli per la commutazione - Numero porta - Priorità 802.1p - Tag VLAN 802.1Q - Campo DSCP / ToS nel pacchetto IP |
IGMP Snooping | Snooping IGMP (v1 / v2 / v3), fino a 255 gruppi multicast Supporto modalità query IGMP |
MLD Snooping | MLD (v1 / v2) Snooping, fino a 255 gruppi multicast Supporto modalità Querier MLD |
Elenco di controllo degli accessi | ACL basato su IP / ACL basato su MAC Fino a 256 voci |
controllo della larghezza di banda | Controllo della larghezza di banda per porta Ingresso : 500 Kb ~ 80 Mbps Uscita : 64 Kb ~ 80 Mbps |
MIB SNMP | RFC 1213 MIB-II IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interfaccia MIB RFC 2665 Ether-Like MIB RFC 2737 Entity MIB RFC 2819 RMON MIB (Group 1, 2, 3 e 9) RFC 2618 RADIUS Client MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB |
Funzioni di livello 3 | |
Interfacce IP | Max. 8 interfacce VLAN |
Tabella di instradamento | Max. 32 voci di instradamento |
Protocolli di instradamento | Routing statico del software IPv4 Routing statico del software IPv6 |
Conformità agli standard | |
Conformità alle normative | FCC Parte 15 Classe A, CE |
Conformità agli standard | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX / 100BASE-FX IEEE 802.3z 1000BASE-SX / LX IEEE 802.3ab 1000BASE-T IEEE 802.3x controllo di flusso e contropressione IEEE 802.3ad trunk porta con protocollo LACP IEEE 802.1D Spanning Tree IEEE 802.1w Protocollo Rapid Spanning Tree IEEE 802.1s Protocollo Multiple Spanning Tree IEEE 802.1p Classe di servizio IEEE 802.1Q Tagging VLAN IEEE 802.1x Autenticazione porta Controllo di rete IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet PLUS RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP versione 1 RFC 2236 IGMP versione 2 RFC 3376 IGMP versione 3 RFC 2710 MLD versione 1 FRC 3810 MLD versione 2 |
Ambiente | |
Operativo | Temperatura: 0 ~ 50 gradi C per ingresso alimentazione CA Umidità relativa: 5 ~ 95% (senza condensa) |
Conservazione | Temperatura: -10 ~ 70 gradi C Umidità relativa: 5 ~ 95% (senza condensa) |
