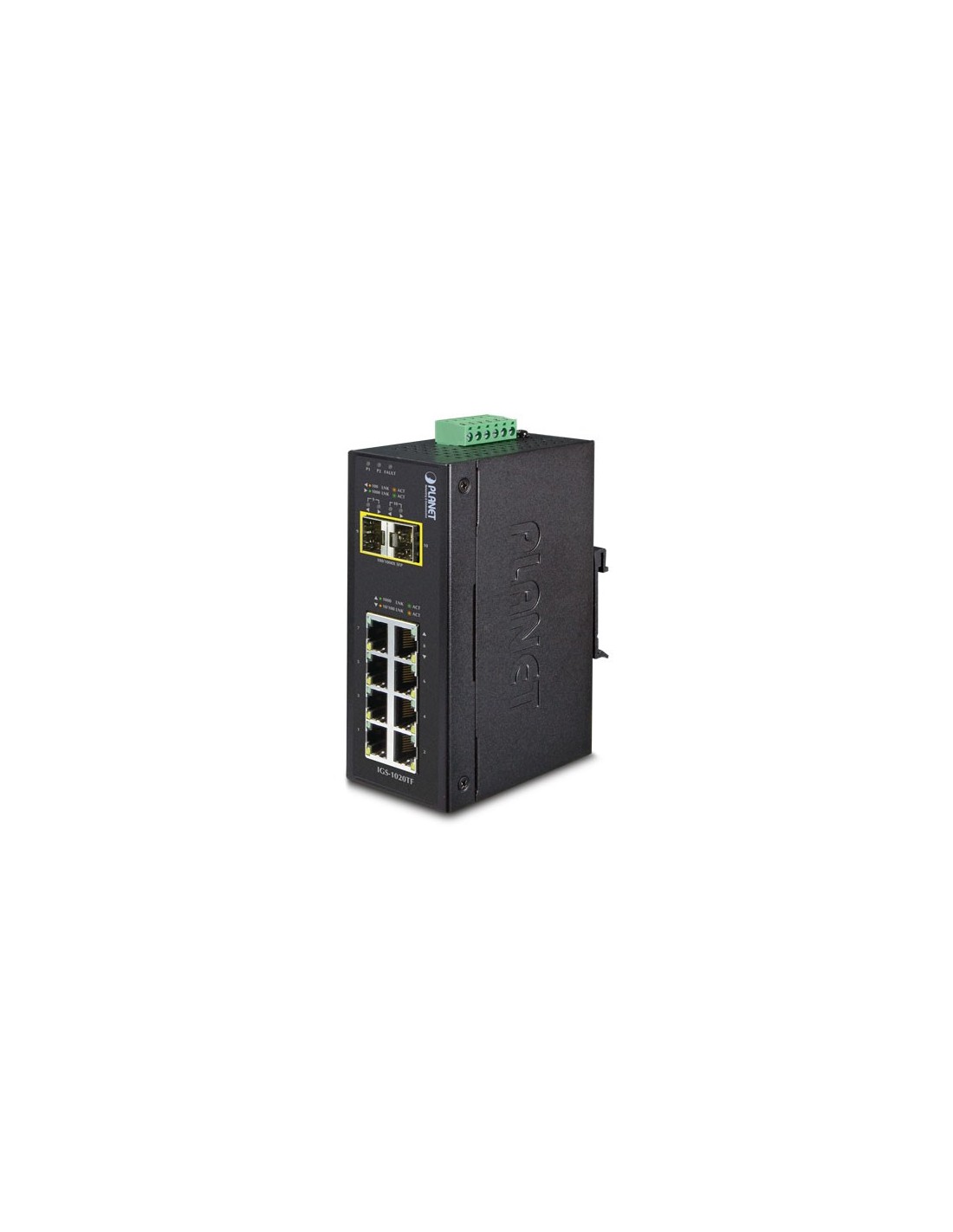

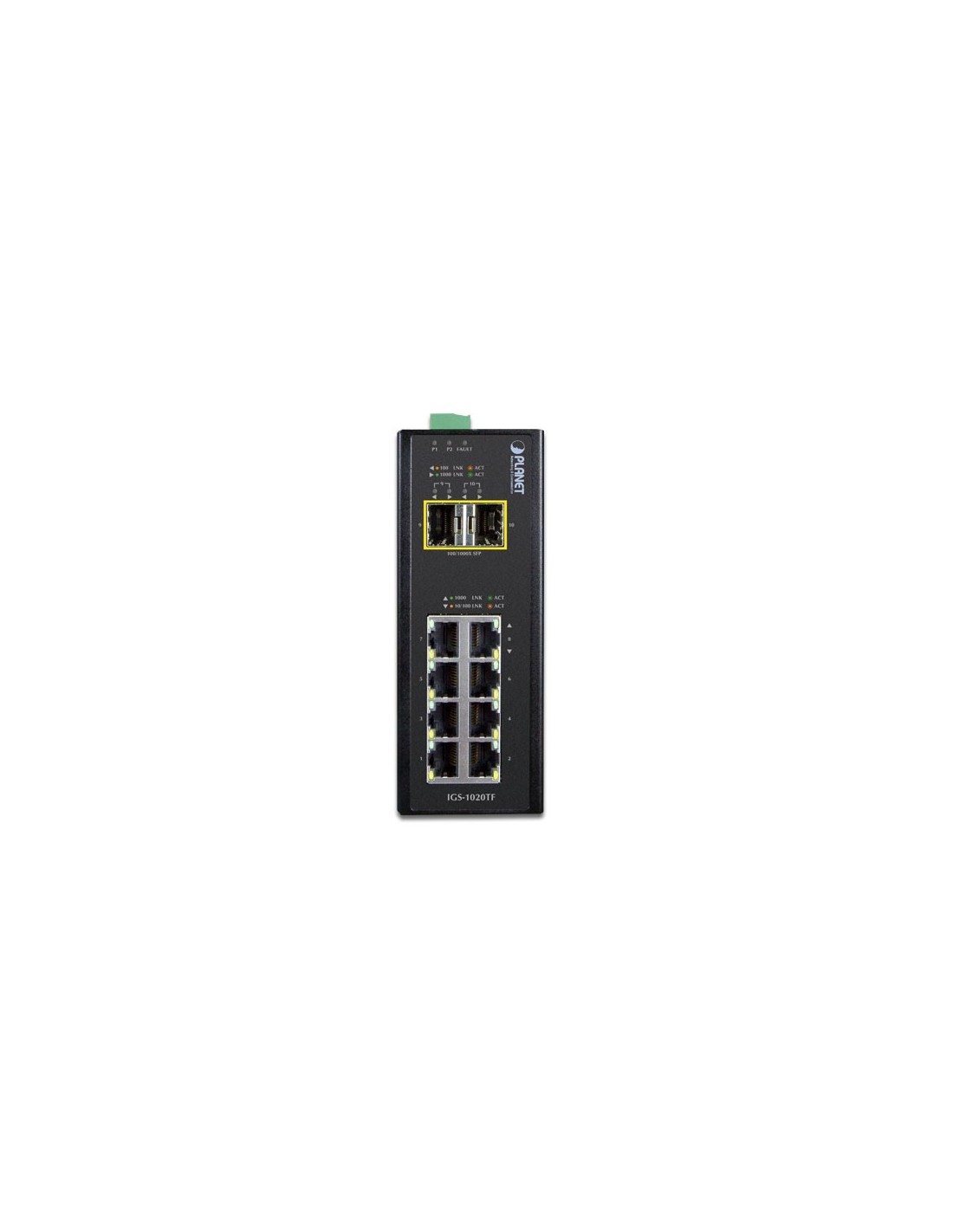

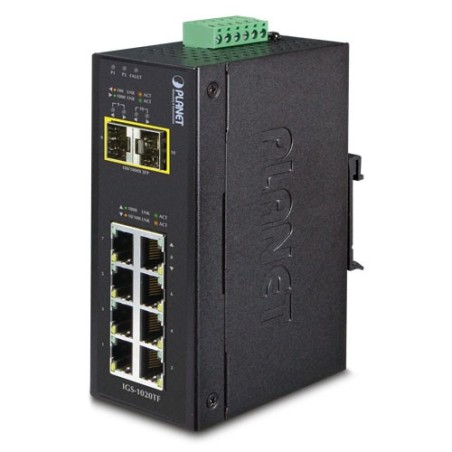

Planet IGS-1020TF

Name: Planet IGS-1020TF
Brand: PLANET
SKU: VSPLIGS1020TF

Switch Ethernet industriale 10 porte 10/100 / 1000T + 2 1000X SFP (-40 ~ 75 gradi C)

Descrizione

DESCRIZIONE

Applicazioni Ethernet con uplink in fibra a lunga distanza per ambienti induriti
Lo switch Gigabit Ethernet industriale IGS-1020TF offre una velocità Gigabit a piena porta. Fornisce caratteristiche di sicurezza e sicurezza molto elevate per assicurare il funzionamento continuo in ambienti difficili come quadri elettrici di trasporto, fabbrica, all'aperto e luoghi in cui si possono verificare temperature estremamente basse o elevate. Inoltre, IGS-1020TF è compatibile anche con transceiver SFP da 100 Mbps e 1000 Mbps per fornire una connessione forte, stabile ea lunga distanza e una distribuzione flessibile delle reti industriali.

Soluzioni FTTX per l'applicazione MAN
Per costruire una soluzione di rete di FTTH (Fiber to the Home) o FTTC (Fiber to the Curb) per gli ISP e FTTB (Fiber to the Building) per le imprese, le varie distanze dei ricetrasmettitori SFP e Bidi (WDM) sono facoltative per i clienti . Con due slot SFP a doppia velocità integrati, la distanza di installazione dell'IGS-1020TF può essere estesa fino a 120 chilometri (fibra monomodale), offrendo un servizio edge ad alte prestazioni per le soluzioni FTTx.

SPECIFICHE TECNICHE

Specifiche hardware
Porte di rame	8 x 10/100 / 1000BASE-T RJ45 TP Auto-MDI / MDI-X, auto-negoziazione
Slot SFP / mini-GBIC	2 interfacce SFP 1000BASE-SX / LX / BX (Port-9 e Port-10) Compatibile con 100BASE-FX SFP
Cambia schema di elaborazione	Store-and-Forward
Cambia tessuto	20 Gbps (non bloccante)
Switch Throughput (pacchetto al secondo)	14.88Mpps@64bytes
Tabella degli indirizzi MAC	Voci 4K
Controllo del flusso	Contropressione per half duplex Frame di pausa IEEE 802.3x per full duplex
Jumbo Frame	9216 byte

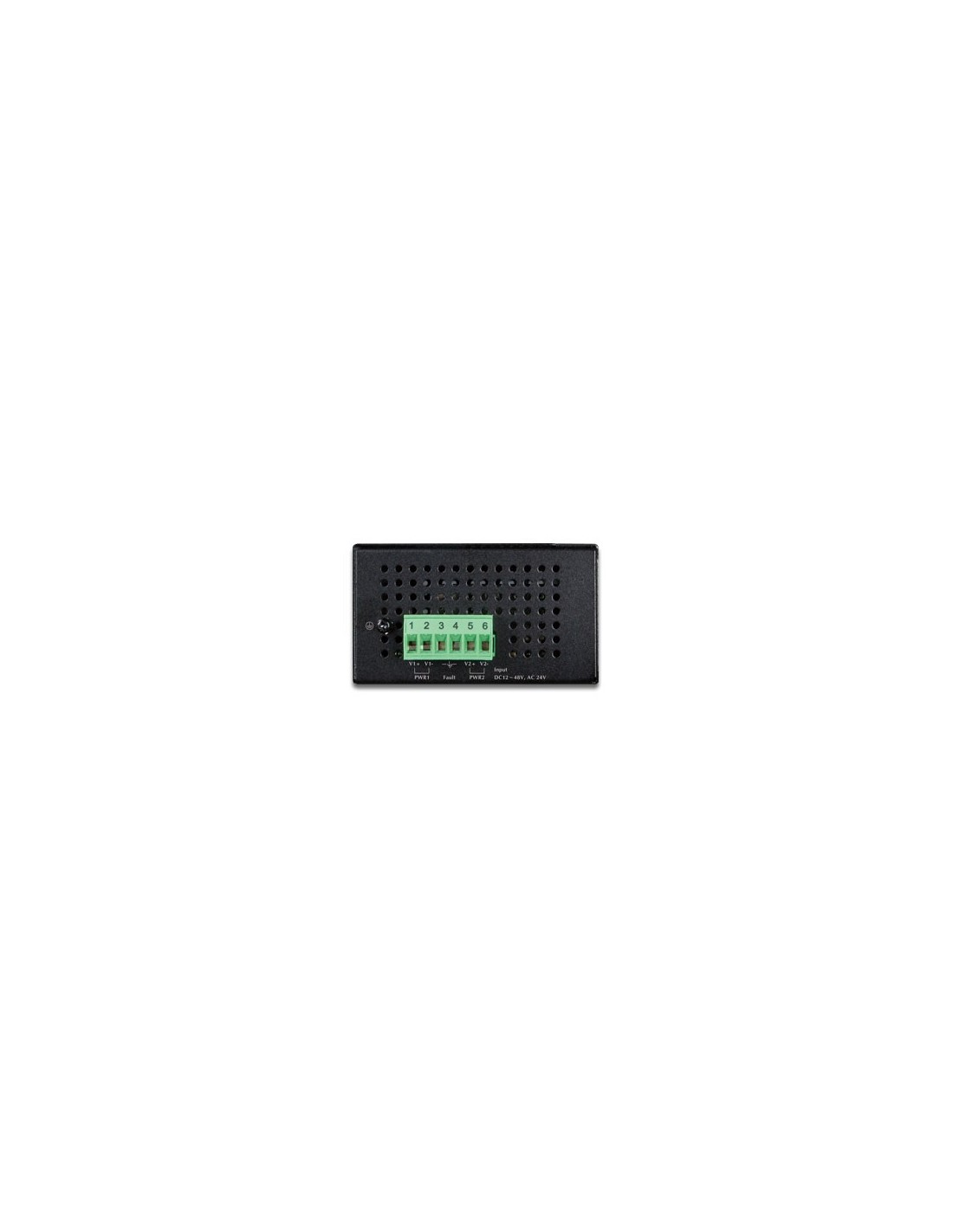

Connettore	Morsetto a 6 pin rimovibile Pin 1/2 per Power 1; Pin 3/4 per allarme di guasto; Pin 5/6 per Power 2
Allarme	Fornisce un'uscita relè per mancanza di corrente Capacità di trasporto corrente di allarme relè: 1A @ DC 24V
Indicatore LED	3 x LED per sistema e alimentazione : Verde: DC Power 1 Verde: DC Power 2 Rosso: Power Fault 2 x LED per porta per rame (porta-1 ~ porta-8) : Verde: 1000 LNK / ACT Arancione: 100 LNK / ACT 2 LED per interfaccia Mini-GBIC (Port-9 e Port-10) : Verde: 1000 LNK / ACT Arancione: 100 LNK / ACT
Protezione ESD	6KV DC
Allegato	Custodia in metallo di tipo IP30
Installazione	Kit guida DIN e auricolare a parete
Dimensioni (L x P x A)	56 x 87 x 135 mm
Peso	540g
Requisiti di alimentazione	DC 12 ~ 48 V o CA 24 V La potenza ridondante con polarità inverte la funzione di protezione
Consumo di energia / Dissipazione	8.7 watt / 29.69 BTU
Cavo	Doppino ■ 10BASE-T: Cat. UTP a 2 coppie. 3, 4, 5, fino a 100 metri ■ 100BASE-TX: Cat. UTP a 2 coppie. 5, 5e fino a 100 metri ■ 1000BASE-T: Cat. UTP a 4 coppie. 5e, da 6 a 100 metri Cavo a fibre ottiche  ■ 1000BASE-SX: Cavo in fibra ottica multimodale 50 / 125μm o 62,5 / 125μm, fino a 550m ■ 1000BASE-LX: Cavo in fibra ottica monomodale 9 / 125μm, fino a 10/20/30/40/50/70/120 chilometri (varia sul modulo SFP) ■ 100BASE-FX: Cavo in fibra ottica multimodale da 50 / 125μm o 62,5 / 125μm, fino a 2 chilometri Cavo in fibra ottica a modalità singola da 9 / 125μm, fino a 20/40/60 chilometri (varia sul modulo SFP)
Conformità agli standard
Conformità agli standard	IEEE 802.3 Ethernet / 10BASE-T IEEE 802.3u Fast Ethernet / 100BASE-TX IEEE 802.3ab Gigabit Ethernet / 1000BASE-T IEEE 802.3z Gigabit Ethernet / 1000BASE-SX / LX Controllo di flusso full duplex IEEE 802.3x IEEE 802.3az Energy Efficient Ethernet (EEE) IEEE 802.1p Cos
Conformità normativa	FCC Parte 15 Classe A, CE
Test di stabilità	IEC 60068-2-32 (caduta libera) IEC 60068-2-27 (anti-shock) IEC 60068-2-6 (antivibrazione)
Ambiente
Temperatura	Funzionamento: -40 ~ 75 gradi C Conservazione: -40 ~ 75 gradi C
Umidità	Operativo: 5 ~ 95% (senza condensa) Conservazione: 5 ~ 95% (senza condensa)
