Industrial Media Converter

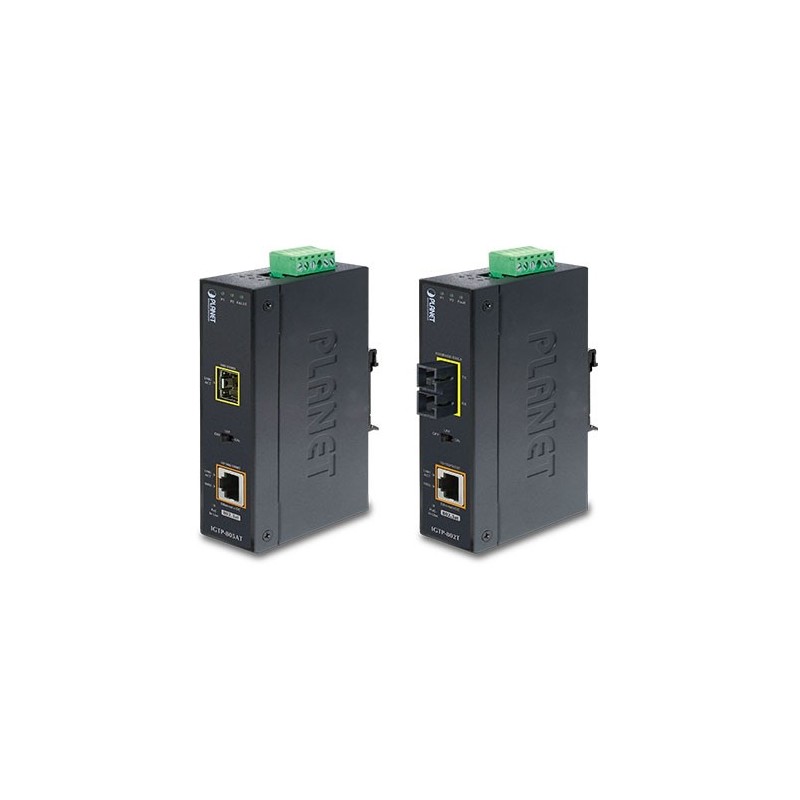

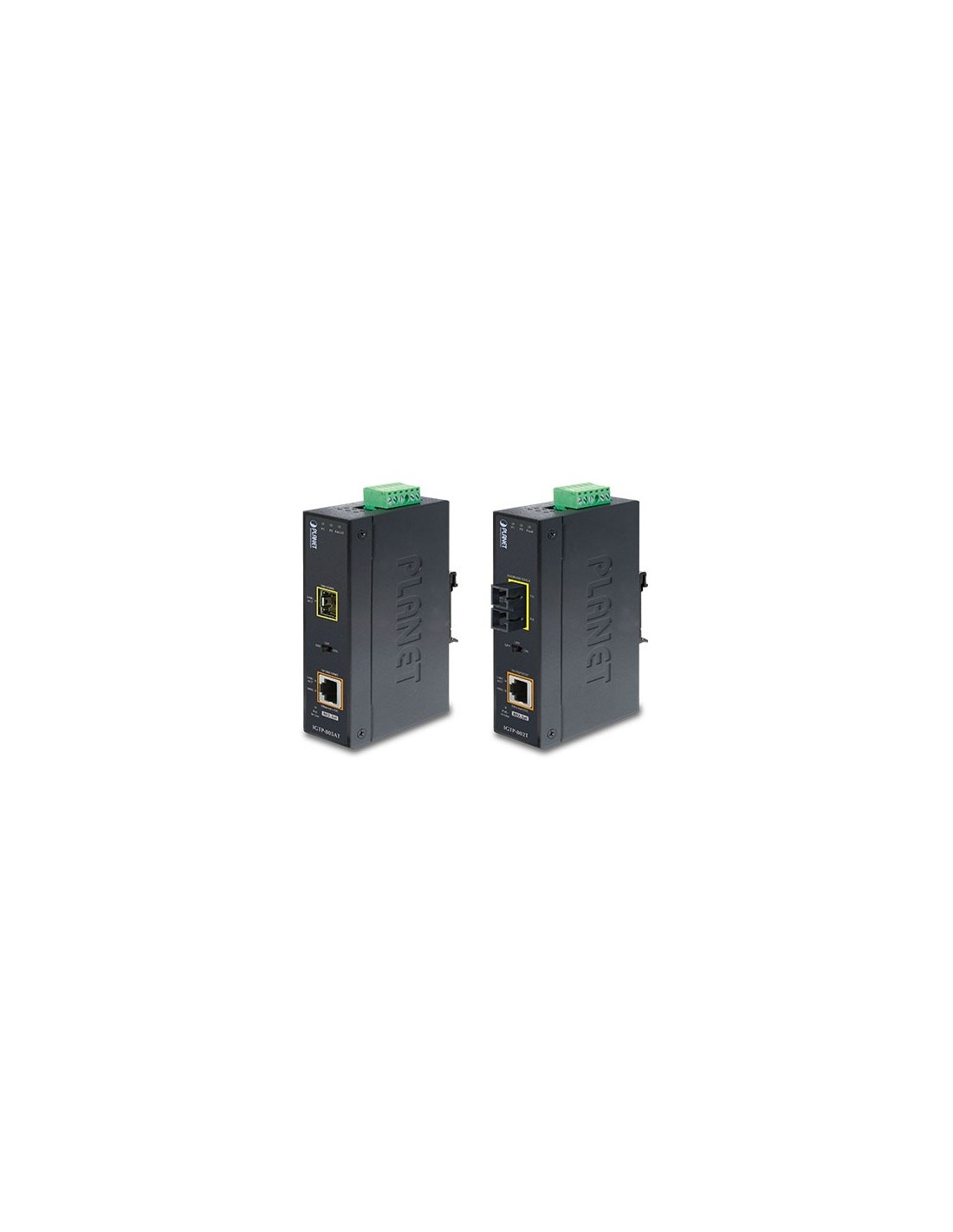

Il media converter industriale Gigabit PLANET IGTP-80xT combina la conversione dei media Ethernet (da 1000BASE-X a 10/100 / 1000BASE-T) con l' iniettore 802.3at Power over Ethernet Plus (PoE +) per fornire fino a 30 watt di potenza e dati elevati velocità di trasmissione ai PD (dispositivi alimentati) installati in un'area remota in cui è richiesta una potenza sufficiente e affidabile. La sua porta di uplink in fibra ottica 1000BASE-X fornisce una trasmissione di dati a lunga distanza, alta velocità e stabile a una rete principale remota. Il sistema di alimentazione speciale e conveniente di IGTP-80xT supporta 12 ~ 48 V DC input o 24V AC input per ridondanza dell'alimentazione e flessibilità operativa.
Essendo in grado di operare a temperature che vanno da -40 a 75 gradi C e con un case robusto IP30 , l'IGTP-80xT può essere posizionato in quasi tutti gli ambienti difficili.
| Interfaccia Ethernet | |
|---|---|
| Rame | Interfaccia TP Ethernet 10/100 / 1000BASE-T. Massima distanza di 100 m. Auto-negoziazione, auto MDI / MDI-X con funzione di iniettore PoE |
| Tipo di connettore a fibra ottica 1000BASE-X | IGTP-802T: SC |
| Cavo in fibra | IGTP-802T Modalità multipla: fibra ottica da 50 / 125μm o 62,5 / 125μm |
| Distanza del cavo in fibra ottica | IGTP-802T: 220m e 550m |
| Fibra Ottica Frequenza | IGTP-802T: 850 nm |
| Avvia potenza | IGTP-802T Max. -4dBm Min. -9.5dBm |
| Ricevere sensibilità | IGTP-802T: -13,5 dBm |
| Potenza massima in ingresso | IGTP-802T: -18dBm |
| Power Over Ethernet | |
| PoE Standard | IEEE 802.3af Alimentazione su Ethernet IEEE 802.3at Power over Ethernet Plus |
| PoE Power Output | 52 V CC: 15,4 watts 52 V CC: 30 watt |
| PoE Tipo di alimentazione | End-arco |
| Assegnazione dei pin di alimentazione | 1/2 (+), 3/6 (-) |
| PoE Power Budget | 30 watt |
| Specifiche hardware | |
| Velocità | Twisted-pair : 10/20 Mbps per metà / full duplex 100/200 Mbps per metà / full duplex 1000/2000 Mbps per full duplex Fibra ottica : 200 Mbps / 2000 Mbps per full duplex |
| Controllo del flusso | Contropressione per modalità half duplex Frame di pausa IEEE 802.3x per la modalità full duplex |
| Dimensione massima del frame | 9K |
| GUIDATO | Sistema: LED alimentazione 1, alimentazione 2 e guasto ( verde ) Fiber 1000BASE-X: LNK / ACT ( verde ) TP 10/100 / 1000BASE-T: LNK / ACT, 1000 ( verde ) PoE: Power-in-use ( arancione ) |
| Dimensioni (L x P x A) | 135 x 87 x 32 mm |
| Peso | IGTP-802T: 510g |
| Tensione di ingresso unità | 12 ~ 48 V DC 24 V CA. |
| Consumo di energia | 24V : 4.3watts / 14BTU, 48V : 4.8watts / 16BTU (senza PoE) 24V : 33watt / 112BTU, 48V : 31watt / 105BTU (con PoE) |
| Interruttore DIP passthrough di errore di collegamento | ACCESO SPENTO |
| Allegato | Custodia in metallo IP30 |
| Installazione | Kit guida DIN e auricolare a parete |
| Protezione ESD | 6KV DC |
| Allarme | Fornisce un'uscita relè per mancanza di corrente Capacità di portare corrente di allarme: 1A @ DC 24V |
| cavi | 10/100 / 1000BASE-T : Cat. UTP 2 coppie 3, 4, 5, 5e, 6 (massimo 100 metri) EIA / TIA-568 STP da 100 ohm (massimo 100 metri) 100BASE-FX / 1000BASE-SX / LX : Modalità multipla: fibra ottica 50 / 125μm o 62.5 / 125μm Modalità singola: fibra ottica 9 / 125μm |
| Conformità agli standard | |
| Conformità normativa | FCC Parte 15 Classe A, CE |
| Conformità ai protocolli e agli standard | Ethernet IEEE 802.3 Ethernet veloce IEEE 802.3u IEEE 802.3ab Gigabit Ethernet Gigabit Ethernet IEEE 802.3z su fibra ottica Controllo di flusso IEEE 802.3x IEEE 802.3af Alimentazione su Ethernet IEEE 802.3at Power over Ethernet Plus |
| Test di stabilità | IEC60068-2-32 (caduta libera) IEC60068-2-27 (ammortizzatore) IEC60068-2-6 (vibrazione) |
| Ambiente | |
| Temperatura | Funzionamento: -40 ~ 75 gradi C Conservazione: -40 ~ 85 gradi C |
| Umidità | Funzionamento: 5 ~ 90% (senza condensa) Conservazione: 5 ~ 90% (senza condensa) |
VSPLIGTP802T
