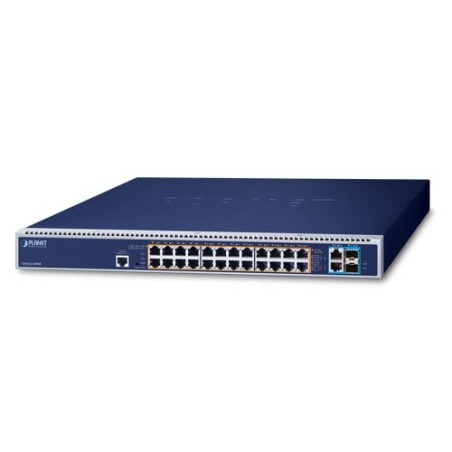

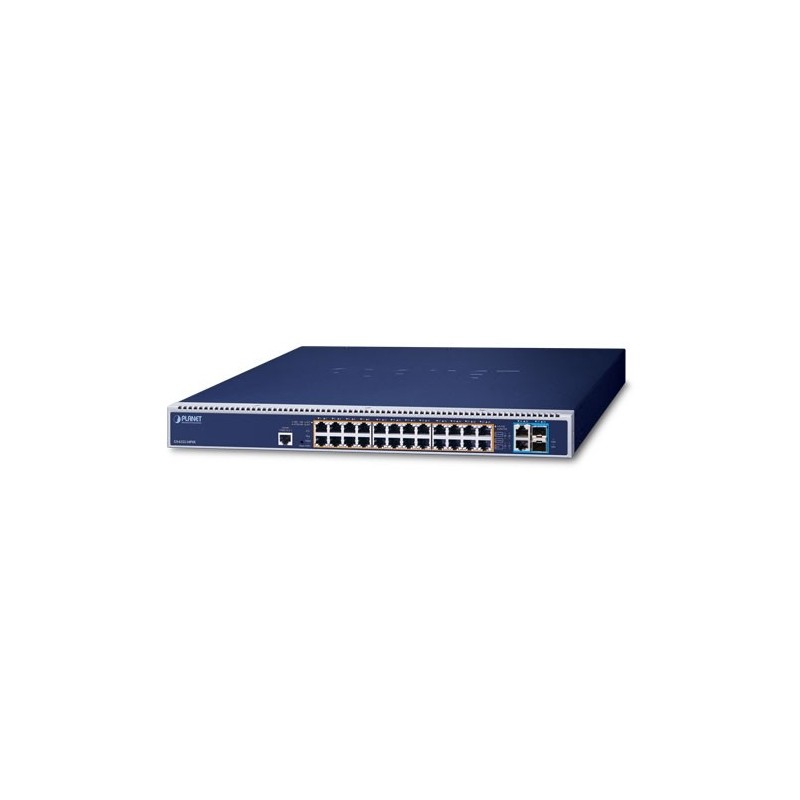

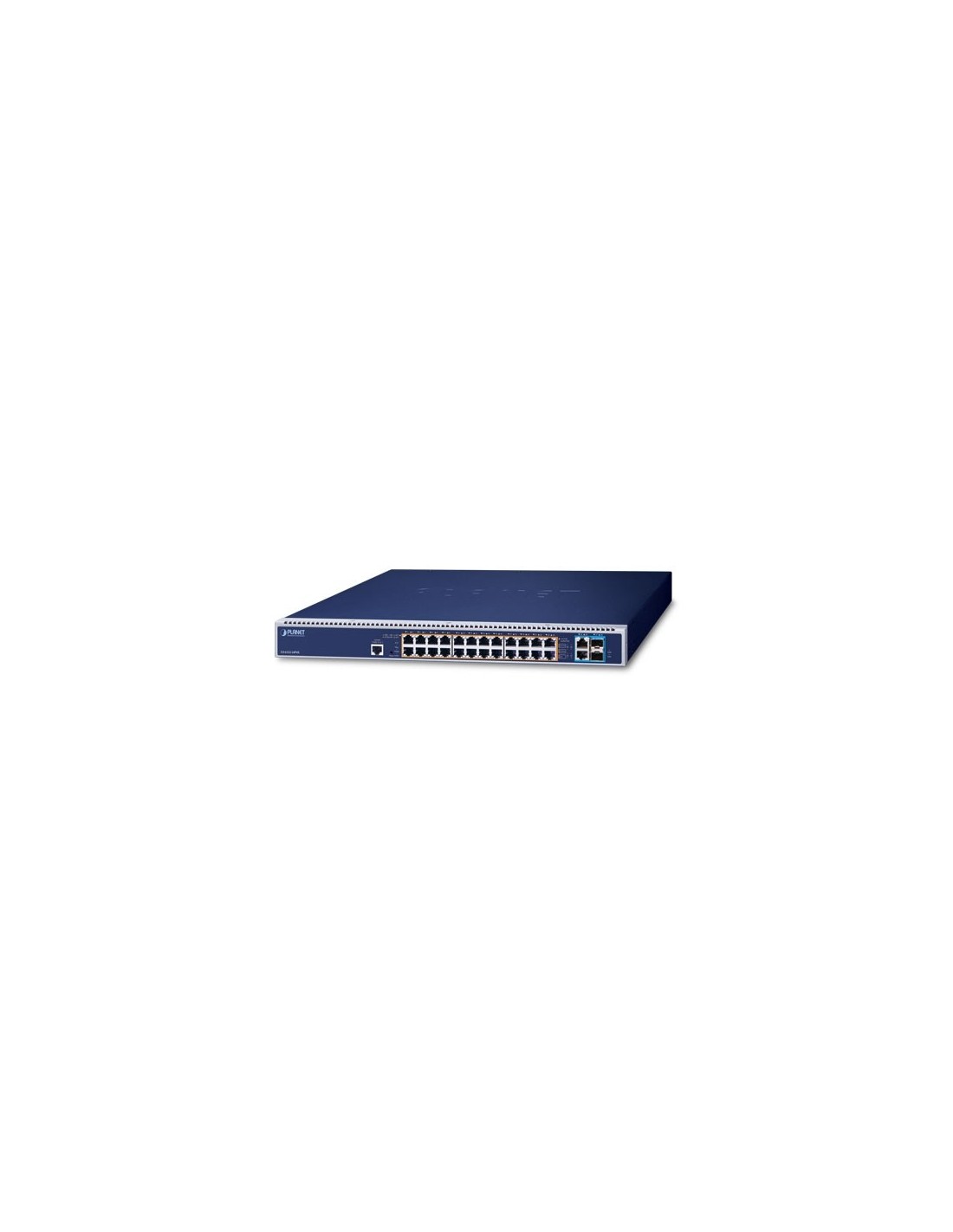

Planet GS-6322-24P4X
L3 24 porte 10/100 / 1000T PoE 802.3bt + 2 porte 10GBASE-T + Switch gestito a 2 porte 10G SFP + con doppio slot di alimentazione modulare
DESCRIZIONE
Potente switch gestito PoE ++ 802.3bt con capacità di alimentazione estremamente ampia
PLANET GS-6322-24P4X Lo switch PoE ++ 802.3bt completamente gestito con espandibilità a doppio slot di alimentazione modulare promuove l'efficienza e la flessibilità della gestione dell'alimentazione nelle reti su larga scala, come aziende, hotel, centri commerciali, edifici governativi e altre aree pubbliche. Supporta ricchi modalità operative PoE tra cui tipo-4 24 90 watt 802.3bt PoE porte ++ , 95-watt POH modalità (Power over HD-BASE-T) e 4 coppie modalità forzaper risolvere l'incompatibilità di PD PoE a 4 coppie non standard sul campo. Con un budget energetico totale fino a 2.280 watt per diversi tipi di applicazioni PoE pesanti, il GS-6322-24P4X fornisce una soluzione di rete PoE 802.3bt rapida, sicura ed economica per piccole imprese e imprese.
Progettazione estrattiva di alimentatori per aumentare la flessibilità
Soluzione di rete IEEE 802.3bt / Ultra PoE
PLANET GS-6322-24P4X può facilmente creare una soluzione di rete ultra PoE sul sistema di sicurezza informatica per le aziende. Ad esempio, può funzionare con il sistema POS e il thin client per fornire una protezione completa della sicurezza per le aziende odierne. Lo splitter PoE ++ GS-6322-24P4X e POE-173S / IPOE-173S 802.3bt funziona in coppia per fornire il modo più semplice per alimentare i dispositivi Ethernet che richiedono un ingresso ad alta potenza. Ricevendo dati e alimentazione dal GS-6322-24P4X, il POE-173S / IPOE-173S separa i dati digitali e l'alimentazione in diverse uscite opzionali (12 V, 19 V o 24 V CC) a dispositivi non PoE come laptop, thin client, POS sistema, telecamere di rete PTZ (panoramica, inclinazione e zoom), telecamere speed dome PTZ, telefoni IP touch-screen a colori, punti di accesso LAN wireless multicanale e altri dispositivi di rete a una distanza massima di 100 metri.
Anello ridondante ottimale per un ripristino più rapido della rete gestita
Il GS-6322-24P4X supporta la tecnologia ad anello ridondante e dispone di una forte e rapida capacità di ripristino automatico per prevenire interruzioni e intrusioni esterne. Incorpora la tecnologia avanzata ITU-T G.8032 ERPS ( Ethernet Ring Protection Switching ) e il protocollo Spanning Tree (802.1w RSTP) nella rete del cliente per migliorare l'affidabilità del sistema e il tempo di attività in ambienti difficili. In una certa rete ad anello semplice, il tempo di ripristino potrebbe essere inferiore a 10 ms per ripristinare rapidamente la rete, consentendo così alla rete di gestione di continuare a funzionare.
| pecifiche hardware | |
|---|---|
| Porte in rame | 24 porte 10/100 / 1000BASE-T RJ45 auto-MDI / MDI-X Negoziazione automatica RJ45 10GBASE-T a 2 porte (da porta 25 a porta 26), supporta velocità dati 10G / 5G / 2,5G / 1G / 100Mbps |
| Slot SFP + | 2 interfacce 10GBASE-SR / LR SFP + (da Port-27 a Port-28) Compatibile con 1000BASE-SX / LX / BX SFP e ricetrasmettitore SFP 2,5G |
| Console | 1 porta seriale da RS232 a RJ45 (115200, 8, N, 1) |
| Tasto reset | <5 sec: riavvio del sistema > 5 sec: impostazione di fabbrica |
| Dimensioni (L x P x A) | 440x300x44mm, altezza 1U |
| Peso | 5478g |
| Requisiti di alimentazione | Alimentatore singolo da 2000 W: CA 100 ~ 240 V, 50/60 Hz, 13 A Doppio alimentatore da 2000 W: CA 100 ~ 240 V, 50/60 Hz, 26 A |
| Consumo di energia | PSU singolo: max. 2032 watt / 6933 BTU Dual PSU in modalità EPS: max. 2377 watt / 8111 BTU |
| Protezione ESD | 6KV DC |
| Fan | 2 fan intelligenti |
| GUIDATO | Sistema: SYS (verde) PWR1 (verde) PWR2 (verde) Anello (verde) Fan1 / 2/3 Alert (rosso) PoE PWR Alert (rosso) Interfacce Ethernet PoE (da porta 1 a porta 24): af / at PoE (Arancione) bt PoE / UPOE (verde) Interfacce Ethernet (da porta 1 a porta 24): 1000 LNK / ACT (verde), 10/100 LNK / ACT (arancione) interfacce 1 / 10G SFP + (da porta 27 a porta -28): 1G (verde), 10G (arancione) |
| Cavi di rete | 10G / 5G / 2,5G / 1G / 100M BASE-T: -10G - Cat 6A / 7 -5G - Cat 6 / 6A / 7 -1G / 2,5G - Cat 5e / 6 / 6A / 7 -100M - Cat 5 / 5e / 6 / 6A / 7 -Cat 5 / 5e / 6 / 6A / 7 Cavo UTP (massimo 100 metri) 10GBASE-LR / SR / BX: cavo in fibra ottica multimodale da -50 / 125μm o 62,5 / 125μm, fino a Cavo in fibra ottica monomodale 300m -9 / 125μm, fino a 60 km |
| Commutazione | |
| Cambia architettura | Store-and-Forward |
| Cambia tessuto | 128 Gbps / non bloccante |
| Portata | 95.23Mpps@64Bytes |
| Tabella degli indirizzi | 16.000 voci, apprendimento automatico dell'indirizzo di origine e invecchiamento |
| Buffer dati condiviso | 32 milioni di bit |
| Controllo del flusso | Frame di pausa IEEE 802.3x per full duplex Contropressione per half duplex |
| SQUILLARE | Supporto ERPS, conforme a ITU-T G.8032 Tempo di recupero <10 ms con 3 unità Tempo di recupero <50 ms con 16 unità |
| Jumbo Frame | 10K byte |
| Power over Ethernet | |
| Standard PoE | 802.3bt PoE ++ PSE retrocompatibile con IEEE 802.3af / 802.3at PoE PSE |
| Tipo di alimentazione PoE | 802.3bt UPoE End-span Mid-span Force |
| Uscita di potenza PoE | Per porta 54V CC -802.3bt Modalità tipo 4, da Porta 1 a Porta 24: massimo 90 watt -Modalità UPoE, Porta 1 a Porta 24: massimo 95 watt -Modalità end-span: massimo 36 watt -Mid- modalità span: massimo 36 watt -Modalità forza: massimo 60 watt |
| Assegnazione dei pin di alimentazione | 802.3bt: 1/2 (-), 3/6 (+), 4/5 (+), 7/8 (-) UPoE: 1/2 (-), 3/6 (+), 4/5 ( +), 7/8 (-) End-span: 1/2 (-), 3/6 (+) Mid-span: 4/5 (+), 7/8 (-) |
| Budget energetico PoE | fino a 2280 watt |
| Funzioni di gestione PoE | |
| Il dispositivo PoE attivo rileva vivo | sì |
| Riciclo di alimentazione PoE | Sì, programma giornaliero o predefinito |
| Pianificazione PoE | 4 profili di pianificazione |
| Modalità di estensione PoE | Sì, max. 160 a 200 metri |
| Gestione del sistema PoE | PoE di sistema Controllo amministratore Controllo budget alimentazione PoE totale Ingresso alimentazione automatico e controllo budget PoE PoE Modalità legacy Allarme soglia di sovratemperatura Allarme soglia utilizzo PoE |
| Gestione delle porte PoE | Abilita / Disabilita / Pianifica il controllo della modalità PoE - 802.3bt - UPoE - 802.3at End-span - 802.3at Mid-span Force mode Port Priority |
| Funzioni di livello 3 | |
| Interfacce IP | Max. 128 interfacce VLAN |
| Tabella di instradamento | Max. 128 voci di instradamento |
| Protocolli di instradamento | IPv4 OSPFv2 Routing statico hardware IPv4 Routing statico hardware IPv6 |
| Funzioni di gestione di livello 2 | |
| Configurazione della porta | Porta disabilita / abilita Negoziazione automatica 10/100/1000 Mbps Selezione modalità full e half duplex Disabilita / abilita controllo flusso Controllo capacità collegamento porta |
| Stato della porta | Visualizza la modalità duplex di velocità di ciascuna porta, lo stato del collegamento, lo stato del controllo del flusso, lo stato della negoziazione automatica, lo stato del trunk |
| Mirroring delle porte | TX / RX / Entrambi i monitor Many-to-1 |
| VLAN | VLAN con tag 802.1Q Tunneling Q-in-Q Private VLAN Edge (PVE) VLAN basata su MAC VLAN basata su protocollo VLAN vocale MVR (registrazione VLAN multicast) Fino a 255 gruppi VLAN, su 4095 ID VLAN |
| Aggregazione di link | IEEE 802.3ad LACP / trunk statico Supporta 3 fasci di linee con 4 porte per fascio di linee |
| Protocollo Spanning Tree | IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) |
| IGMP Snooping | Snooping IPv4 IGMP (v1 / v2 / v3) Supporto modalità interrogante IGMP IPv4 Supporta 255 gruppi IGMP |
| MLD Snooping | Snooping IPv6 MLD (v1 / v2), supporto della modalità querier MLD IPv6 Supporta 255 gruppi MLD |
| QoS | Basato sulla classificazione del traffico, priorità rigorosa e priorità WRR a 8 livelli per la commutazione: - Numero di porta - Priorità 802.1p - Tag VLAN 802.1Q - Campo DSCP / ToS nel pacchetto IP |
| Elenco di controllo degli accessi | ACL basato su IP / ACL basato su MAC ACL basato su: - Indirizzo MAC - Indirizzo IP - Ethertype - Tipo di protocollo - ID VLAN - DSCP - Priorità 802.1p Fino a 256 voci |
| controllo della larghezza di banda | Controllo della larghezza di banda per porta Ingresso: 100 Kbps ~ 1000 Mbps Uscita: 100 Kbps ~ 1000 Mbps |
| Gestione | |
| Interfacce di gestione di base | Console; Telnet; Programma di navigazione in rete; SNMP v1, v2c |
| Interfacce di gestione sicure | SSHv2, TLSv1.2, SSL, SNMP v3 |
| MIB SNMP | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interfaccia MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (gruppi 1, 2, 3 e 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF- MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP MAU-MIB |
| Conformità agli standard | |
| Conformità normativa | FCC Parte 15 Classe A, CE |
| Conformità agli standard | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX / 100BASE-FX IEEE 802.3z Gigabit SX / LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gb / s Ethernet IEEE 802.3x controllo di flusso e contropressione IEEE 802.3ad trunk porta con LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt PoE ++ Power over Ethernet Plus Plus IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 FRC 3810 MLD v2 RFC 2328 OSPF v2 ITU- T G.8032 ERPS Ring ITU-T Y.1731 Monitoraggio delle prestazioni |
| Ambiente | |
| Operativo | Temperatura: 0 ~ 50 gradi C Umidità relativa: 5 ~ 95% (senza condensa) |
| Conservazione | Temperatura: -10 ~ 70 gradi C Umidità relativa: 5 ~ 95% (senza condensa) |
